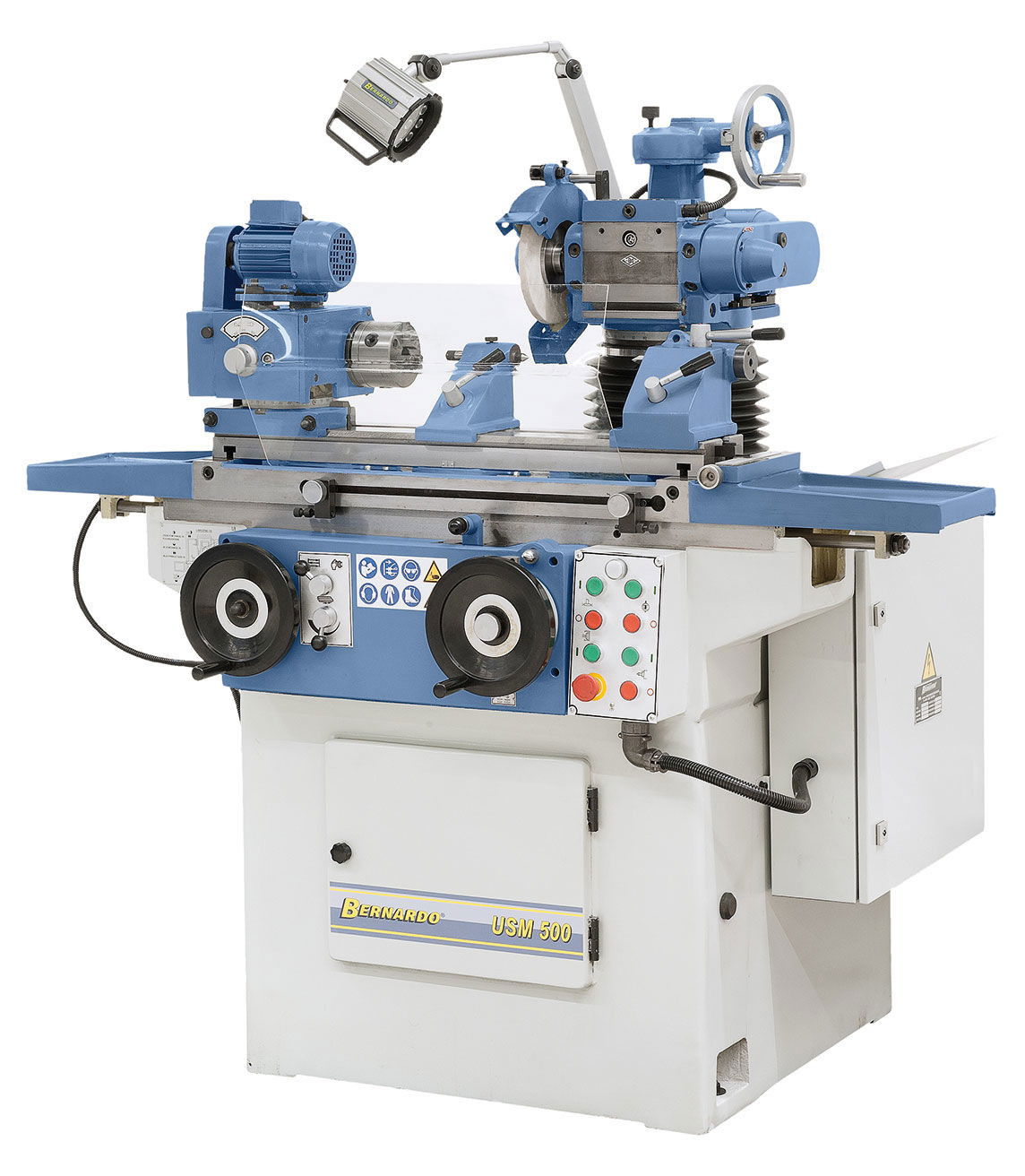

Bernardo USM 500 univerzális köszörűgép **
Javasolt felhasználás: ipari
Köszörűtárcsa Ø: 200 mm
Köszörűtárcsa Ø: 200 mm
Egységár (darab):
Bruttó: 9.995.916 Ft
Nettó: 7.870.800 Ft
Cikkszám:
05-1375 **Márka:
BernardoA termék az alábbi kategóriákban található:
Bernardo csiszológépekLeírás
Az USM 500 univerzális köszörűgép az alkalmazási lehetőségek legnagyobb mértékét kínálja professzionális felhasználók számára a legkisebb helyen is. A kezelői kényelem az átfogó alapfelszerelés által nem hagy kívánnivalót maga után és a teljesítmény maximumát biztosítja.
- Hűtőanyag berendezés, központi kenés és elszívó berendezés a szállítási terjedelemben.
- Gyors és egyszerű fordulatszám-változtatás könnyű menetű hajtóműkapcsolás segítségével.
- Alkalmazható szerszám- és formagyártásban, termelésben, de képzési területen is.
- Az asztal hosszirányú mozgatása az x-tengelyen választható módon hidraulikusan vagy manuálisan történik.
- Orsószerkezet beállítható magasságú, valamint elfordítható (-100° -tól +100° -ig).
- Kör-, sík- és szerszámköszörűgép kombinációja.
- Nehéz szürkeöntvény konstrukció a vibrálásmentes munka érdekében.
- Speciális köszörűorsó-csapágyazás a precíz köszörülési eredmények érdekében.
- Nagy produktivitás az átfogó alkalmazási lehetőségek által.
Műszaki adatok:
|
Max. szerszám átmérő
|
200 mm
|
|
Csúcstávolság
|
500 mm
|
|
Síkköszörű
|
200 x 50 mm
|
|
Külső köszörülési méret
|
Ø 5 - 50 x 400 mm
|
|
Belső köszörülési méret
|
Ø 10 - 50 x 75 mm
|
|
Max. munkadarab súly
|
10 kg
|
|
Munkadarab-orsófej
|
|
|
Elfordulási tartomány
|
-90° -tól +90° -ig
|
|
Fordulatszám
|
110 / 200 / 300 ford./perc
|
|
Szerszám-felvevő
|
MK 2
|
|
Pofás tokmány átmérő
|
100 mm
|
|
Köszörűfej
|
|
|
Elfordulási tartomány
|
-100° -tól +100° -ig
|
|
Eljárási táv
|
|
|
Keresztirányú
|
230 mm
|
|
Függőleges
|
210 mm
|
|
Függőleges skálabeosztás
|
0,01 mm
|
|
Függőleges állítás kézikerék-forgatásonként
|
2 mm/ford.
|
|
Skálabeosztás
|
0,02 mm
|
|
Keresztirányú beállítás kézikerék-forgatásonként
|
2 / 4 mm/ford.
|
|
Köszörűtárcsa
|
200 x 20 x 75 mm
|
|
Fordulatszám
|
2500 ford./perc
|
|
Belső köszörűorsó fordulatszáma
|
13500 ford./perc
|
|
Köszörűstiftek
|
Ø 26 x 20 x 6 mm
|
|
|
Ø 10 x 10 x 3 mm
|
|
Munkaasztal
|
|
|
Max. eljárási táv
|
480 mm
|
|
Hidraulikus hosszanti-előretolás
|
0,01 - 6 m/perc
|
|
Asztal elfordulási tartománya
|
-45° -tól +45° -ig
|
|
Nyeregszeg - szegnyeregfelvétel
|
MK 2
|
|
Szegnyereg-táv
|
15 mm
|
|
Motor teljesítmény összesen
|
2,5 kW
|
|
Motor teljesítmény - köszörűtárcsa
|
1,1 kW
|
|
Méretek (Ho x Sz x Ma) elszívó és hűtőanyag nélkül
|
1500 x 1150 x 1400 mm
|
|
Kb. súly
|
1300 kg
|
Szállítási terjedelem:
- hűtőanyag berendezés
- elszívó berendezés
- védő berendezés
- osztófej
- 4 darab köszörűtárcsa
- 3-pofás tokmány 100 mm
- bal- és jobboldali nyeregszeg
- központozócsúcs
- fél-központozócsúcs
- kiegyensúlyozó-stand
- orsó-hosszabbító
- satu síkköszörüléshez
- belső-köszörű berendezés 2 köszörűstifttel
- 5 menesztőcsap
- egyengető
- központi kenés
